Савинкин В.В., Юров С.С. Разработка объектов инфраструктуры экологического поселения «Бежин луг»

Образец ссылки на эту статью: Савинкин В.В., Юров С.С. Разработка объектов инфраструктуры экологического поселения «Бежин луг» // Бизнес и дизайн ревю. 2021. № 4 (24). С. 11.

УДК 72

РАЗРАБОТКА ОБЪЕКТОВ ИНФРАСТРУКТУРЫ ЭКОЛОГИЧЕСКОГО ПОСЕЛЕНИЯ «БЕЖИН ЛУГ»

 Савинкин Владислав Владимирович

АНО ВО «Институт бизнеса и дизайна», Москва, Россия (129090, Москва, Протопоповский переулок, 9), доцент кафедры дизайна, член Союза архитекторов, дизайнеров и художников России, vvspart@mail.ru, +7-985-233-27-93

Юров Сергей Серафимович

АНО ВО «Институт бизнеса и дизайна», Москва, Россия (129090, Москва, Протопоповский переулок, 9), ректор, главный редактор журнала «Бизнес и дизайн ревю», +7 (495) 684 2526, inobe@obe.ru

Аннотация: статья посвящена экологическому поселению «Бежин луг» - инновационному проекту, который направлен на сохранение зеленого пространства, экологизацию образа жизни. Приведены данные о публикациях, посвященных устойчивому развитию городских и сельских территорий, сельскому туризму, созданию экологических поселений. Главный научный результат заключается в том, что авторами разработаны объекты инфраструктуры для экологического поселения «Бежин луг», полностью отвечающего современным требованиям, имеющего комфортные условия проживания и знакомящего туристов с самобытностью этих мест: крестьянский каменный дом, мини-хаус, зимний дом, оранжерея Дельвигов, «Ильиндром», «Федькина баня», бар «Утопленник», малая архитектурная форма «Окно в Бежин луг», Малая архитектурная форма «Метеорологическая башня», «Омегалавка», Пяти-секционный кухонный переносной модуль.

Ключевые слова: «Бежин луг»; экологическое поселение; устойчивое развитие; зонирование.

DEVELOPMENT OF INFRASTRUCTURE FACILITIES FOR ECOLOGICAL SETTLEMENT «BEZHIN LUG»

Savinkin Vladislav Vladimirovich

Institute of Business and Design (B&D), Moscow, Russia (Russia, 129090, Moscow Protopopovskiy lane, 9), assistant professor of art, vvspart@mail.ru, +7-985-233-27-93

Yurov Sergey Serafimovich

Institute of Business and Design (B&D), Moscow, Russia (Russia, 129090, Moscow Protopopovskiy lane, 9), rector, Chief Editor of the magazine «Business and design review», inobe@obe.ru

Abstract: the article is devoted to the ecological settlement «Bezhin lug» - an innovative project aimed at preserving green space, greening the way of life. The article provides data on publications devoted to sustainable development of urban and rural areas, rural tourism, and the creation of ecological settlements. The main scientific result is that the authors have developed infrastructure facilities for the ecological settlement «Bezhin Lug», which fully meets modern requirements, has comfortable living conditions and acquaints tourists with the originality of these places: a peasant stone house, a mini-house, a winter house, a Delvig greenhouse , «Ilyindrom», «Fedkina Banya», «Drowned» bar, small architectural form «Window to Bezhin meadow», Small architectural form «Meteorological Tower», «Omegalavka», Five-sectional kitchen portable module.

Keywords: Bezhin Meadow; ecological settlement; sustainable development; zoning.

Введение

В нашей стране в условиях преодоления последствий Covid-19 все больший интерес представляют инновационные проекты устойчивого развития городов и сельских территорий, которые направлены на сохранение зеленого пространства, экологизацию образа жизни, энергосбережение и энерго-эффективность, повышение социально-экологической ответственности и участия населения в сохранении и использовании естественной природной среды.

Возрастающая значимость формирования благоприятной социально-экологической среды начинает занимать все более важное место в структуре потребностей городского и сельского населения. Президент Российской Федерации В.В. Путин в Послании Федеральному Собранию 1 марта 2018 г. отметил, что в нашей стране еще не достигнут желаемый уровень качества жизни, для повышения которого необходимо «обеспечить высокие стандарты экологического благополучия». В связи с этим, представляют интерес инновационные проекты устойчивых территорий, которые направлены на сохранение зеленого пространства, экологизацию образа жизни, энергосбережение и энерго-эффективность, повышение социально-экологической ответственности и участия населения в сохранении и использовании естественной природной среды. Одни проекты направлены на устойчивое развитие городов [1, с. 64-67; 4, с. 42-46]. Другие – на устойчивое развитие сельских территорий [1, с. 1; 5, с. 86-92; 9, с. 27-30; 10, с. 112-120; 12, с. 82016]. В этом плане особый интерес вызывают работы, в которых рассматриваются различные мероприятия в рамках сельского и аграрного туризма [2, с. 69-75; 8, с. 107-109; 11, с. 136-141].

Одним из таких мероприятий является создание экопоселений [6, с. 117-121; 7, с. 46-59]. В настоящее время (данные на октябрь 2021 г.) в России более 200 поселений подобного типа. Одним из таких экопоселений является «Бежин луг» (Чернский район, Тульская область).

Цель исследования: разработать объекты инфраструктуры для экологического поселения «Бежин луг», полностью отвечающего современным требованиям, имеющего комфортные условия проживания и знакомящего проживающих в нем туристов с самобытностью этих мест.

Методы исследования

Методы исследования: сравнение, анализ и синтез, моделирование, фотофиксация, наблюдение, описание, зонирование, проектирование.

Результаты исследования и их обсуждение

Экологическое поселение «Бежин луг» находится на территории Чернского района Тульской области. Это название связано со знаменитым рассказом писателя И.С. Тургенева. Именно здесь в рамках научно-исследовательской работы преподавателями и студентами Института бизнеса и дизайна стал выполняться проект, дающий возможность показать заинтересованной аудитории планомерное развитие и раскрытие потенциала территории через художественный образ рассказа.

Реализуемый проект включал в себя разработку концепции рекреационно-творческого поселения «Бежин луг», его генерального плана, зонирования.

Не ставя задачу показать весь ход исследования в рамках научно-исследовательской работы, авторы настоящей статьи ознакомят читателей с одним из его этапов - детальной разработкой объектов инфраструктуры, в процессе которого проектируемые объекты на территории экологического поселения «Бежин луг» были разделены на две группы.

Одна группа включала в себя концептуальную подачу объекта, показывающего его будущую функцию, вторая – детализированную разработку с пониманием конструкции объекта. Всего было разработано 12 элементов:

  1. Крестьянский каменный дом.

Дом меняет свою функцию с жилого помещения на творческое пространство для проведения различных мастер-классов, тренингов и т.п. Ревитализация здания сохранит исторически важный объект. Возникнет дом – музей с функцией пространство для развития.

  1. Мини – хаус.

Габаритные размеры 3 х 6 метра, общая площадь 24 кв.м. Основа –каркас из сухого строганного бруса. Отделка фасада – доска планкен 20 мм. Отделка интерьера – мебельная фанера 10 мм, 1 сорт. Полы на выбор, шпунтованная доска хвоя 26 мм или мебельная фанера 21 мм, 1 сорт. Утепление 90 мм, базальтовые плиты.

  1. Зимний дом.

Несущий каркас: строганная доска камерной сушки индивидуальной заготовки. Огне-биозащита «Зелест» и огне-биозащита «О-2» Огнепроф профессиональная (I и II группа) для наружных и внутренних работ. Крепёж: металлические детали вырезаются на лазерном оборудовании. Сборка всех без исключения элементов дома осуществляется посредством болтов либо саморезов, гвозди технологическими процессами не предусмотрены, крепление внешней отделки – EuroTec 111811 Hapatec саморез из нержавеющей стали. Утепление: экологически чистая минеральная вата URSA Terra 34 PN PRO (пол и кровля -150 мм, стены100 мм). Влаго-ветрозащита – наноизол А black, пароизоляция – наноизол В.

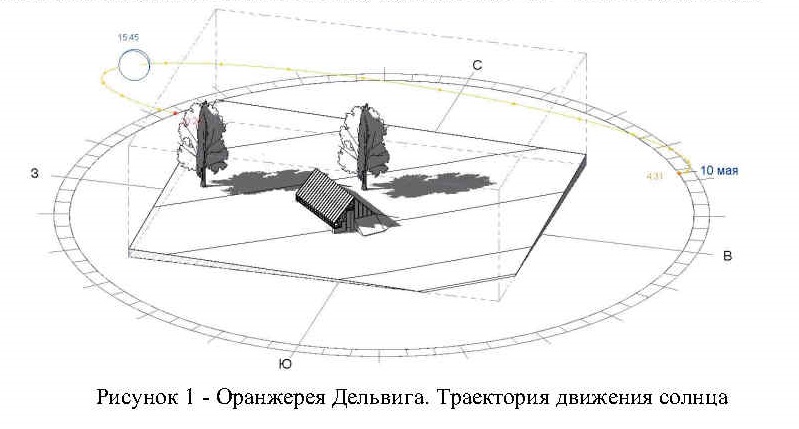

  1. Оранжерея Дельвигов.

В саду рядом с домом разбивается оранжерея, которая позволит выращивать продукты питания круглый год без необходимости какой-либо системы отопления (см. рисунок 1). Использование геотермальной и солнечной энергии позволяет объекту функционировать в любое время года.



  1. «Ильиндром».

Пространство для детских игр. Собран из одинаковых деревянных европаллетов. Состоит из двух строений: основное здание и башня.

  1. «Федькина баня».

Административному строению отведен блок строений: баня – душевые – кибитка – деревянный сарай. Планируется частичное использование существующих строений в новой конструкции.

  1. Старые постройки навеса и сарая.

Навес построен в 2018 г. и используется для проведения общественных собраний, мероприятий и т.д. Сарай существовал еще до приобретения территории архитектором А.В. Волковым и имел функционал помещения для домашних животных. После переоборудован под складское помещение и кинотеатр. Предлагается старую конструкцию навес заключить в новый объем, который будет частично поддерживать старую форму и создаст теплый контур для использования с зимнее время года. Сарай, в свою очередь, будет соединен с навесом и приобретет новый функционал в виде кухни.

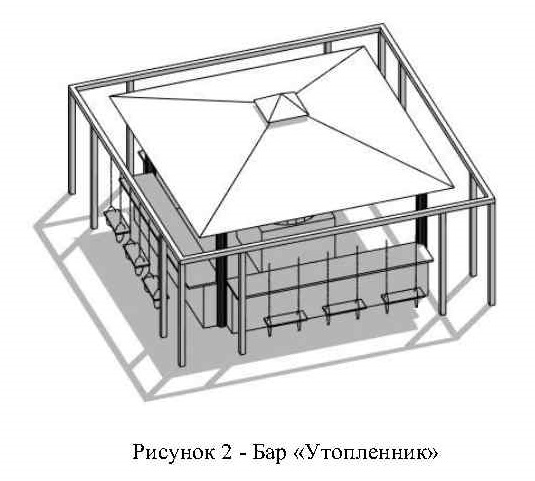

  1. Бар «Утопленник».

Данный элемент будет создан путем усовершенствования конструкции старого навеса (см. рисунок 2). Обшивка периметра фанерными листами – создание барной стойки. Внутри печь для изготовления хлебобулочных изделий. Планируется возведение конструкции из бруса вокруг навеса. Сидения бара будут сделаны в виде качелей.



  1. Малая архитектурная форма «Окно в Бежин луг».

Объект расположен в юго-восточном углу участка. Состоит из четырех конструктивных частей: пандус, одна рама 6 х 9, мост, соединяющий рамы, две рамы 6 х 9. Материалом служат деревянные бруски хвойных пород деревьев. Используются такие размеры брусков, как 50 х 50 мм, 100 х 100 мм, 20 х 40 мм.

Каждая рама состоит из проницаемого деревянного куба размером один кубический метр.

Архитектурная форма является смотровой площадкой, напоминая нам объектив фотокамеры, через который мы можем запечатлеть в своей памяти невероятные живописные локации Бежиного луга.

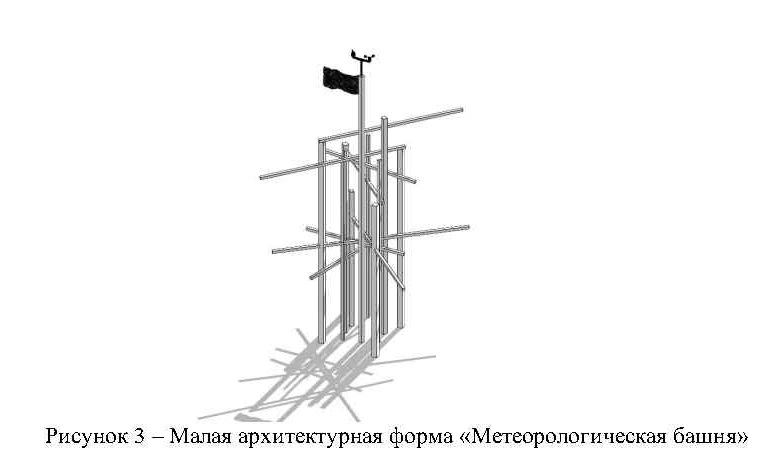

  1. Малая архитектурная форма «Метеорологическая башня».

Архитектурная форма несет функцию навигационного указателя, измерителя направления и силы ветра, показывает ориентацию участка относительно сторон света (см. рисунок 3). Материалом служат деревянные бруски хвойных пород деревьев. Используются такие размеры брусков, как 50 х 50 мм, 100 х 100мм, 20 х 40 мм.



Главное преимущество башни – ее многофункциональность. Первая функция метеорологическая – на верхушке башни установлены специальные метеорологические приборы: барометр, отвечающий за измерение атмосферного явления, гигрометр, измеряющий влажность воздуха, анемометр, показывающий скорость ветра и осадкомер – измерение осадков. Башня также является центральным информационным стендом, который подскажет о местоположении объектов на территории. Третья функция башни — это флагшток, именно здесь открываются и закрываются события, проходящие на Бежином лугу.

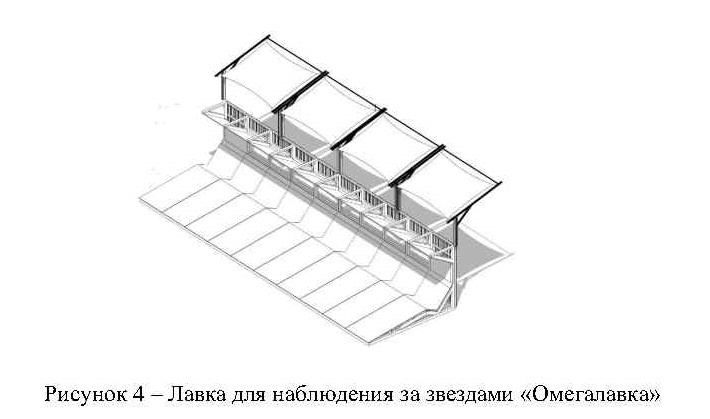

  1. «Омегалавка».

«Омегалавка» — это объект для созерцания ночного небосклона и использования в качестве барной стойки для кафе «Прощеный колодец» (см. рисунок 4). Материалом служат деревянные бруски и доски хвойных пород деревьев. Используются такие размеры брусков - как 50 х 50 мм, 100 х 100 мм, 20 х 40 мм, досок – 140 мм х 70 мм.



Зона расположения лавки выбрана не случайно. Именно с зоны «Астрономического поля» открывается самый широкий угол обзора на ночное небо. Стоять, задрав голову вверх, как правило, не всегда удобно, поэтому Омегалавка спроектирована таким образом, чтобы позволить наблюдателям принять удобное горизонтальное положение без перенапряжения и лишней нагрузки на позвоночник. Это дает возможность большее количество времени наблюдать за звездным небом.

  1. Пяти-секционный кухонный переносной модуль.

Ширина и высота каждой секции равна 600 мм и 900 мм соответственно. Материалом служат деревянные бруски хвойных пород деревьев. Используются такие размеры брусков, как 50 х 50 мм, 100 х 100мм, 20 х 40 мм. В качестве крыши используются листы поликарбоната 2000 мм х 3000 м.

Выводы

Подводя итоги исследования, можно констатировать, что поставленная цель достигнута. Практическим результатом проведенного исследования стал разработанный генеральный план застройки экологического поселения «Бежин луг», проведение зонирования, проектирование объектов застройки.
