УДК 746

МЕТОДИКА СНЯТИЯ МЕРОЧНЫХ ЗНАЧЕНИЙ ДЛЯ КОНСТРУИРОВАНИЯ ЮБОК И БРЮК

Возяков Борис Николаевич

АНО ВО «Институт бизнеса и дизайна», г. Москва, Россия (129090, г. Москва, Протопоповский переулок, 9), старший преподаватель кафедры «Дизайн костюма»,

я преподавания дисциплин, реализуемых по направлению «дизайн». Он предлагает методику снятия мерочных значений для конструирования юбок и брюк. Знание этой методики позволяет решать теоретические и практические задачи при проектировании одежды в процессе обучения  бакалавров  по направлению подготовки 54.03.01 «Дизайн», профиль «Дизайн костюма».

Автор делает вывод о том, что перед тем как приступить к снятию мерочных значений, необходимо иметь представление о строении, пропорциях, телосложении, а также основных антропометрических точках тела человека.

Ключевые слова: мерочные значения; антропометрические точки тела человека; телосложение; пропорции; размерные признаки; основные типы осанки.

METHOD OF REMOVAL OF MEROCHNYKH VALUES  FOR CONSTRUCTING OF SKIRTS And PANTALOONS

Vozyakov Boris Nikolaevich

 Institute of Business and Design (B&D), Moscow, Russia (129090, Moscow, Protopopovskiy lane, 9/1), senior lecturer of the chair «costume Design», yakov@yaol.ru, +7-903-580-45-82.

The author raises an important topic of the choice of actual methods for teaching disciplines implemented in the direction of "design".

The author offers a method of removing the measuring values for designing skirts and trousers. Knowledge of this technique allows to solve theoretical and practical problems in the design of clothing in the process of training bachelors in the direction of 54.03.01 "Design" profile "costume Design".

The author concludes that before the removal of the label values, it is necessary to have an idea of the structure, proportions, physique, as well as the main anthropometric points of the human body.

Keywords: measure values; anthropometric points of body of man; build; proportions; size signs; basic types of carriage.

Краткие сведения о строении фигуры человека

На внешние формы тела человека оказывают влияние морфологические характеристики фигуры человека. К ним относятся основные размерные признаки, пропорции, телосложение и осанка.

Основные размерные признаки

Основными размерными признаками являются:

  • длина тела (Рост);
  • обхват груди (Ог);
  • масса (полнота) тела (Об).

Пропорции тела

Пропорциями тела человека называют со­отношения размеров отдельных его частей (имеются в виду так называемые проекционные размеры тела). Пропорции изменя­ются в зависимости от возраста, пола. Они различны у людей даже в пределах одной половозрастной группы.

Выделяют три основных типа пропорций тела, достаточно часто встречающиеся как среди мужчин, так и женщин:

  • долихоморфный — тип тела с относительно длинными конеч­ностями и узким коротким туловищем;
  • брахиморфный — тип тела с от­носительно короткими конечностями и длинным широким туловищем;
  • мезоморфный (средний) — тип тела, занимающий промежуточное положение между долихоморфным и брахиморфным типами.

Разница в длине тела (росте) между людьми в основном зависит от длины нижних конечностей.   Поэтому долихоморфный  тип более характерен для людей высокого роста, брахиморфный — низкого роста.

Пропорции тела человека существенно изменяются в зави­симости от возраста. Изменения происходят в основном за счет уменьшения относительных размеров головы и туловища, уве­личения относительной длины конечностей. Изменение пропорций отдельных размеров тела детей в процессе роста происходит неравномерно по годам. Поэтому одежда для детей по своим размерам не может быть ни уменьшенной копией одежды для взрослых, ни быть одинаковой по своим пропор­циям с одеждой для детей различных возрастов.

Телосложение

Телосложение определяется сочетанием ряда внешних признаков и прежде всего степени развития мускула­туры и жироотложений, изменчивость которых влечет за собой изменение других признаков телосложения: формы грудной клетки, живота, спины. Различают следующие варианты этих признаков:

  • развитие мускулатуры: слабое, среднее, сильное;
  • развитие жироотложений: слабое, среднее, обиль­ное; у женщин подкожный жировой слой располагается пре­имущественно в области грудных желез, в верхнем отделе бе­дер, на ягодицах и в плечевой области, у мужчин типичное место отложение жира — нижний отдел передней брюшной стенки;
  • форма грудной клетки: плоская, цилиндрическая, коническая (напоминающая усеченный конус, обращенный большим основанием вниз);
  • форма живота: впалая, прямая, округло-выпуклая;
  • форма спины: нормальная (с умеренными изгибами всех отделов позвоночника), сутулая (с увеличенным грудным кифозом) и прямая (со сглаженными, небольшими изгибами всех отделов позвоночника).

Различные сочетания этих признаков образуют различную внешнюю форму тела человека. Соответственно этому выделяют различные типы телосложения. Одни из них применимы главным образом к форме тела мужчин, другие — тела женщин, третьи — тела детей.

Различия типа телосложения женских фигур на основании степени развития и распределения жироотложений на отдельных участках тела, без учёта изменчивости остальных признаков телосложения характеризуется по степени жироотложений: слабая, нормальная, обильная; и равномерности их распределения по группам:

1-я группа- с равномерным распределением жировых отложений по всему телу.

2-я группа - с неравномерным распределением жировых отложений:

  1. верхний вариант, с повышенным жироотложением в верхней части тела;
  2. нижний вариант, с повышенным жироотложением в нижней части тела.

3-я группа- с неравномерным распределением жировых отложений, преимущественно на туловище или конечностях.

4-я группа- включает в себя дополнительные типы телосложения с повышенным жироотложением на груди, бёдрах, ягодицах и других участках тела.

Осанка

Внешняя форма тела человека зависит от осанки. Под осанкой понимают естественное привычное положение тела человека в позе стоя (Ос). В жизни встречаются люди, имеющие различные индивиду­альные особенности формы тела, т. е. различную осанку. При любой осанке тело человека находится в равновесии, достига­емом посредством приспособления к этому различных его частей. Каждая осанка характеризуется определённой формой всего туловища (т.е. определённой формой позвоночника, грудной клетки, разворотом плеч, формой туловища) и определённым положением головы и конечностей.

Основным фактором, определяющим осанку, счи­тают форму туловища и в первую очередь форму позвоночника — изгибы позвоночного столба определяют осанку.

Конфигурация спинного контура тулови­ща зависит не только от изгибов позво­ночного столба, но и от степени выступания лопаток, развития мускулатуры и жировых отложений в области шеи, спи­ны и ягодиц.

Всю одежду в массовом производ­стве изготовляют в настоящее время только на фигуры с так называемой нормальной осанкой.

В швейном производстве различают три типа осанки:

  • суту­лую,
  • нормальную,
  • перегибистую.

Сутулую фигуру характеризует увеличенный наклон шеи и головы вперёд, наклонённый вперёд корпус, повёрнутые вперёд плечи, округлая, часто с заметно выступающими лопатками, а потому и расширенная спина, впалая и узкая грудь.

Фигура с нормальной осанкой характеризуется небольшим наклоном головы и шеи вперёд, прямой постановкой корпуса, слегка округлой спиной с небольшим выступом лопаток.

Перегибистую фигуру характеризует очень незначительный наклон шеи вперёд, несколько отклонённая назад голова, отклонённый назад корпус, развёрнутые плечи, прямая спина без выступающих лопаток, развёрнутая грудная клетка.

Характер осанки зависит от использования обуви. Осо­бенно значительное влияние на осанку женщин оказывает обувь на высоком каблуке. Изме­нения осанки от применения такой обуви должны учитываться при конструировании одежды, именно поэтому обувь заказчика(цы) должна быть одинаковой на всех примерках [1, с. 10-12].

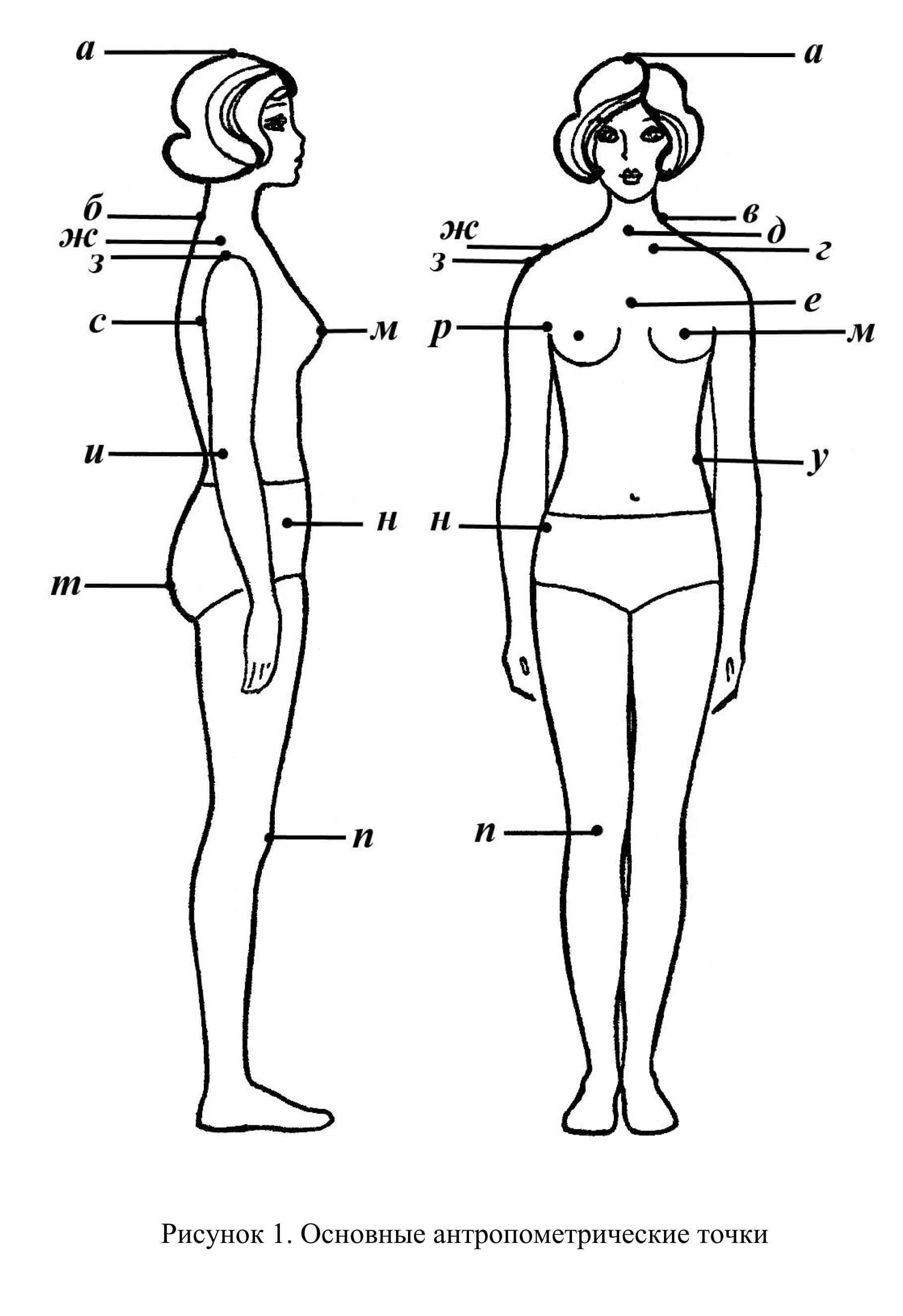

Основные антропометрические точки

Верхушечная точка (а) - наивысшая точка темени при постановке головы в положение глазнично-ушной горизонтали.

Шейная точка (б) - вершина остистого отростка седьмого шейного позвонка.

Точка основания шеи (в) - точка на пересечении линии обхвата шеи с вертикальной плоскостью, рассекающей плечевой скат пополам.

Ключичная точка (г) - высшая точка грудинного конца ключицы.

Верхнегрудинная точка (д) - точка в углублении ярем­ной выемки грудины.

Среднегрудинная точка (е) - точка посередине линии груди на уровне сочленения с грудиной хрящей четвертых ребер.

Плечевая акромиальная точка (ж) - наиболее высту­пающая точка акромиального отростка лопатки.

Плечевая точка (з) - точка пересечения наружного края акромиального отростка лопатки с вертикальной плоскостью, рас­секающей плечевой сустав пополам.



Лучевая точка (и)- верхняя точка головки лучевой кости с наружной стороны.

Сосковая точка (м)- наиболее выступающая точка груд­ной железы.

Остисто-подвздошная передняя точка (н)- наи­более выступающая вперед точка верхне-передней ости подвздош­ной кости.

Коленная точка(п)- центр коленной чашечки.

Передний угол подмышечной впадины (р) - выс­шая точка дуги, образованной сочленением руки с туловищем.

Задний угол подмышечной впадины (с)- высшая точка дуги, образованной сочленением руки с туловищем.

Ягодичная точка (т)- наиболее выступающая точка яго­дичной мышцы.

Точка высоты линии талии (у) - наиболее вдавленная точка на боковой поверхности туловища.

Измерение тела человека для конструирования юбок и брюк

В процессе измерения необходимо тщательно обследовать и выявить индивидуальные особенности фигуры: форму живота, бедер, ягодиц, степень жироотложений – при наличии и их распределение, пропорции.

Все особенности фигуры, обнаруженные при измерении, отмечаются в паспорте заказчика, что помогает правильно выбрать форму и покрой изделия, получить более точную конструкцию [4, 5].

После снятия мерочных значений необходимо   проанализировать  полученные данные  и  сравнить измерения индивидуальной и типовой фигур соответствующего роста и полноты - это поможет выявить отклонения реальной фигуры и учесть их при конструировании изделия [7, с. 23].

Измерения  тела человека обозначают прописными буквами:

О - обхваты;

С - полуобхваты;

Ш - ширины;

В - высоты или выступы;

Д - длины или дуги;

У - уровни.

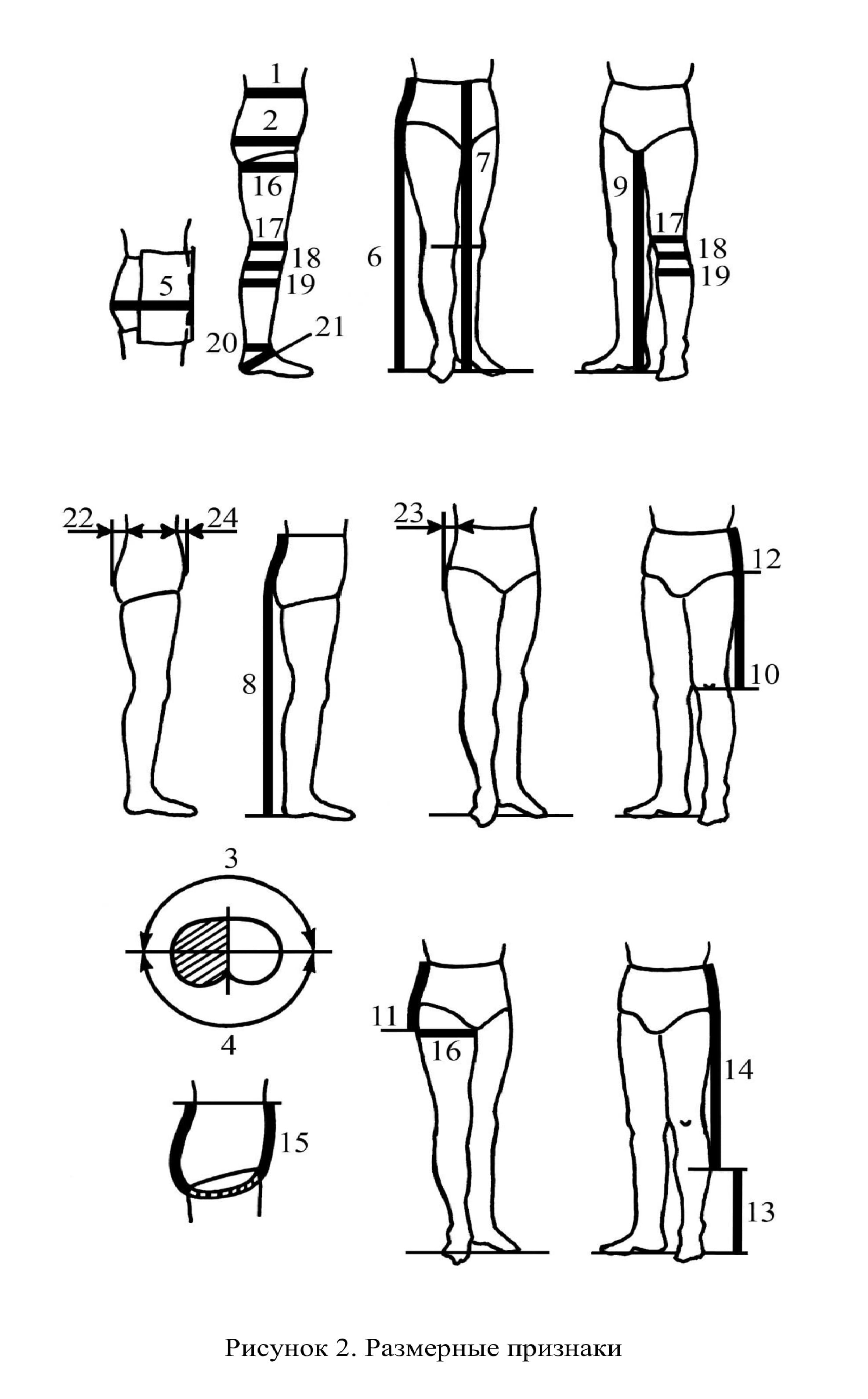

Для конструирования поясных изделий обычно выполняют следующие измерения (см. рисунок 2):

  1. Ст - полуобхват талии. Измеряют полный обхват талии и записывают половину величины измерения. Сантиметровую ленту располагают строго горизонтально, ниже естественного положения линии талии (отмеченного шнурком или эластичной тесьмой) на 3~6 см - для мужчин, и 0~6 см – для женщин в зависимости от модели и пожеланий заказчика.



  1. Сб - полуобхват бедер без учета выступа живота. Измеряют полный обхват бедер и записывают половину величины измерения. Сантиметровая лента проходит строго горизонтально, сзади по наиболее выступающим точкам ягодиц и замыкается сбоку, справа. Необходимо отметить, что при снятии этой мерки выполняют еще три дополнительных измерения:
  2. Сб1 - полуобхват бедер спереди. Измеряют полуобхват бедер спереди, сантиметровая лента проходит строго горизонтально, между тазобедренными суставами.
  3. Сб2 - полуобхват бедер сзади. Измеряют полуобхват бедер сзади, сантиметровая лента проходит строго горизонтально, между тазобедренными суставами по наиболее выступающим точкам ягодиц.
  4. СбЗ - полуобхват бедер с учетом выступа живота. Измеряют полный обхват бедер и записывают половину величины измерения. Сантиметровая лента проходит строго горизонтально, спереди по гибкой пластине, приложенной вертикально к животу для учета выступа живота, сзади по наиболее выступающим точкам ягодиц и замыкается сбоку, справа.
  5. Дсб - расстояние от линии талии до пола сбоку. Измерение производят по боковой поверхности бедра через наиболее выступающую область бедра и далее вертикально до пола сбоку. Начало сантиметровой ленты располагают в зависимости от положения шнурка на линии талии. Измерение записывают полностью.
  6. Дсп - расстояние от линии талии до пола спереди. Измерение производят через наиболее выступающую точку живота и далее вертикально до пола спереди. Начало сантиметровой ленты располагают в зависимости от положения шнурка на линии талии. Измерение записывают полностью.
  7. Дcз - расстояние от линии талии до пола сзади. Измерение производят с учетом наиболее выступающих точек ягодиц (с помощью линейки приложенной к выступающим точкам ягодиц) и далее вертикально до пола сзади. Начало сантиметровой ленты располагают в зависимости от положения шнурка на линии талии. Измерение записывают полностью.
  8. Дн - длина ноги по внутренней поверхности. Измерение производят с внутренней стороны ноги от промежности (уровня обхвата бедра) при слегка раздвинутых ногах вниз до пола. Измерение записывают полностью.
  9. Дткб - расстояние от линии талии до колена сбоку. Измерение производят через наиболее выступающую часть бедра, до уровня середины коленной чашечки   сбоку.   Начало   сантиметровой   ленты   располагают   в зависимости от положения шнурка на линии талии. Измерение записывают полностью.
  10. Bc - высота сидения. Измерение производят сбоку по наиболее выступающей части бедра, между двумя шнурками, один из которых определяет положение линии талии, а другой устанавливает уровень обхвата бедра. Измерение может быть получено, как разность между измерениями Дсб и Дн. Измерение записывают полностью.
  11. Уб - уровень обхвата бедер. Измерение производят сбоку от линии талии по наиболее выступающей части бедра, до уровня обхвата бедер. Начало сантиметровой ленты располагают в зависимости от положения шнурка, на линии талии. Измерение записывают полностью.
  12. Дпню - расстояние от пола до низа юбки. Измерение производят спереди, вертикально от уровня пола до предполагаемого низа юбки. Измерение записывают полностью.
  13. Дюсб - длина юбки сбоку. Измерение производят по боковой поверхности бедра через наиболее выступающую область бедра и далее вертикально до уровня желаемой длины юбки. Начало сантиметровой ленты располагают в зависимости от положения шнурка на линии талии. Измерение записывают полностью.
  14. Дп. обл - длина дуги через паховую область. Измерение производят от линии талии (отмеченной шнурком) спереди, затем через паховую область до линии талии сзади. Измерение записывают полностью.
  15. Обед - обхват бедра. Измерение производят горизонтально вокруг бедра, касаясь верхним краем сантиметровой ленты подъягодичной складки. Сантиметровая лента должна замыкаться на наружной поверхности бедра. Измерение записывают полностью.
  16. Ок - обхват колена. Измерение производят горизонтально вокруг ноги через центр коленной чашечки (уровень коленной точки), сантиметровая лента должна замыкаться на наружной поверхности ноги. Измерение записывают полностью.
  17. Опк - обхват под коленом. Измерение производят горизонтально вокруг ноги под коленной чашечкой. Измерение записывают полностью.
  18. Ои - обхват икры. Измеряют максимальный обхват ноги в области икроножной мышцы. Сантиметровая лента должна проходить горизонтально вокруг ноги и замыкаться на наружной поверхности голени. Измерение записывают полностью.
  19. Ощ - обхват щиколотки. Измерение производят горизонтально вокруг ноги, непосредственно над внутренней лодыжкой, замыкая сантиметровую ленту на наружной поверхности голени. Измерение записывают полностью.
  20. Ост - обхват подъема стопы. Измерение производят через заднюю наиболее выступающую вниз точку пятки и наивысшую точку подъема стопы. Сантиметровая лента должна замыкаться спереди.
  21. Вят - выступ ягодиц относительно талии. Измеряют расстояние от вертикальной плоскости касательной к наиболее выступающим точкам ягодиц до линейки приложенной горизонтально к продольным мышцам спины (наибольшей выямки) на уровне линии талии сзади. Измерение записывают полностью.
  22. Вбт - выступ бедер относительно талии. Измеряют расстояние от вертикальной плоскости касательной к наиболее развитой части бедра до наибольшей выямки на уровне линии талии сбоку. Измерение записывают полностью.
  23. Вжт - выступ живота относительно талии. Измеряют расстояние от вертикальной плоскости касательной к наиболее выступающей точке живота до наибольшей выямки на линии талии спереди. Измерение записывают полностью.
  24. Шн - ширина низа брюк. Измерение производят по аналогии с измерением Ощ, но с припуском на свободу облегания, который оговаривается с заказчиком. Измеряют полный обхват и записывают половину величины измерения.

Список литературы

  1. Гриншпан И.Я. Конструирование брюк и жилетов. 2-е изд., испр. и доп. М.: Легпромбытиздат, 1988. 96 с.
  2. Единый метод конструирования женской одежды, изготовляемой по индивидуальным заказам населения. М.: ЦБНТИ, 1982. 112 с.
  3. Единый метод конструирования одежды СЕВ (ЕМКО СЕВ). М.: ЦБНТИ, 1982. 120 с.
  4. ОСТ 17-325-81. Изделия швейные, трикотажные, меховые. Типовые фигуры мужчин. Размерные признаки для проектирования одежды. М.: ЦНИИТЭИЛегпром, 1981. 112 с.
  5. ОСТ 17-326-81. Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды. М.: ЦНИИТЭИЛегпром, 1981. 109 с.
  6. Рекомендации для закройщиков по изготовлению одежды по индивидуальным заказам населения с одной примеркой. М.: ЦБТИ, 1969. 105 с.
  7. Фиш Р.П. Конструирование мужской одежды на фигуры с отклонениями. М.: Легкая индустрия, 1971. 144 с.
